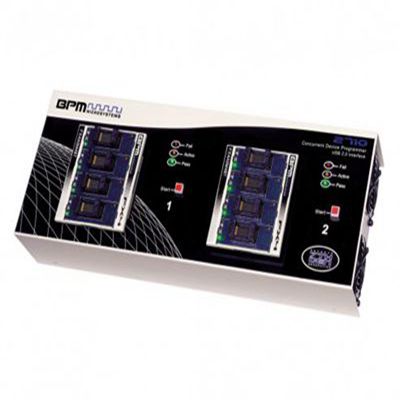

产品名称:BPM第七代量产烧录器 - 多站点
产品型号:FP2710
   产 品 说 明

The 2710–

7th Gen Manual Programmer with Two Sites


 2710 手动并行烧录器®专为当今编程时间长的微控制器设计。与FX4 ™烧录座结合使用, 2710是存储器和微控制器芯片的单芯片烧录成本最低的解决方案之一。该编程器还支持烧录FPGA、PLD和更多芯片类型。BPM Microsystems的并行烧录器使用容错架构,这意味着多个烧录站点在烧录同一工程文件时独立运行。因此,吞吐量、产量和正常运行时间都得到了优化,大幅提升了单个操作员的芯片烧录效率。


  • 支持所有类型芯片,包括但不限于microcontrollers, memories, E/EPROMs, flash EPROMs, PLDs, CPLDs, FPGAs, antifuse FPGAs
  • 支持数百种芯片类型,并提供数千种烧录座模块
  • 支持所有的芯片封装类型,包括但不限于DIP, SDIP, PLCC, TSOP, SSOP, PCMCIA, SOIC, LCC, QFP, PQFP, PGA, SIMM, CSP, BGA, μBGA, TQFP and TSSOP
  • 兼容使用第六代和第七代的所有手动和自动化机器的烧录座,包括标准烧录座、FX及FX4烧录座。

  • 低至1.5V (Vdd)的低压支持
  • 提供双站点模式
  • FX4烧录座模块的每个插座都有3个独立的LED灯,显示每个插座中芯片的烧录状态
  • 能够将多个2710个双站点烧录器连接到同一台PC,以创建4-6个站点烧录器
  • 防止空白芯片通过的专利方案—只有BPM Microsystems才有提供
  • 使用USB 2.0通信总线
  • 小批量至中等批量芯片烧录的理想选择
  • BPWin提供直观、易于使用的界面
  • JobMaster功能,用于工程文件设置和过程控制
  • API选项:过程监控、操作控制以及与MES整合
  • 每日发布新芯片算法和软件更新
  • 1年硬件保修



2710 Technical Specs


通用规格 双站点型号


工作电压: 100-240 VAC
功率: 50-60 Hz
额定电流: 8-4 A (Fuse 250V 6A SB)
尺寸: 21.55” (547mm) x 8.65” (220mm) x 4.68” (119mm)
重量: 12.2 lbs. (5.5 kg)


软件


软件: BPWin
Windows版本: Windows 10, Windows 7 64bit或更高版本
支持烧录文件类型: 包括但不限于:binary, Intel, JEDEC, Motorola, POF, RAM, straight hex, Tekhex, Extended Tekhex, ASCII hex, Formatted Binary (.DIO), AFM, OMF, LOF
设备命令: blank, checksum, compare, options, program, test, verify
功能:数据编辑器、修订历史、日志、在线帮助、芯片和算法信息


硬件


体系结构:并行烧录系统
站点:每个机箱2个站点,单PC可以链接多个机箱
校准:按年可选,可在现场使用可选插座模块进行验证
自诊断:引脚连续性测试、ROM、CPU、引脚驱动器、电源、通信、电缆、校准验证定时、ADC、DAC
内存: 512MB 每个站点
用户界面:每个站点上的通过、失败、运行中,启动LED和启动开关;PC显示器一目了然地显示系统状态;放入芯片时,自动启动模式自动开始编程
PC系统要求: Windows 10, Windows 7或更高版本


标准随机配件


  • U盘,内含BPWin安装文件
  • 用户手册
  • 电源线
  • 数据线
  • 1年硬件保修和一年软件免费升级


引脚驱动


数量: 240-pins standard
模拟回转速率: 0.3 to 25V/μs
VPP 范围: 0-25V
IPP 范围: 0-70mA continuous, 250mA peak
VCC 范围: 0-12V
ICC 范围: 0-1A
低压支持: 低至1.5V (Vdd)
上升时间: 4ns
过冲:无
时钟:1 MHz至30 MHz连续可变
保护机制: 过流停机保护, 电源故障停机保护
独立性:引脚驱动器和波形发生器在每个站点上完全独立和并发


功能特点


  • 文件加载:自动文件类型识别;没有下载时间,因为编程器是PC控制的;支持Intel、JEDEC、Motorola S-record、POF、直十六进制、十六进制空间、Tekhex和其他文件格式
  • 芯片选择:支持芯片型号模糊选择,只需输入几个字母,就能从符合要求的芯片列表中进行选择
  • 芯片支持:包括但不限于反熔丝、低压、PROMEPROMEEPROM、闪存EEPROM,微控制器、SPLDCPLDFPGA
  • 连通性测试:每个引脚,包括Vcc、接地和信号引脚,可在每次编程操作之前进行测试
  • 保护机制:过流停机;停电停机;ESD保护,反向插入,用于ESD腕带的香蕉插孔
  • 选项:可用的烧录座模块,包括但不限于通用PLCC、标准PLCC、PGA、CSP、BGA、μBGA、SOIC、QFP、TSOP、LCC、SDIP、PCMCIA、SIMM,JobMaster™ 软件和高级功能软件
  • 编程产量:通过每个烧录座上的独立通用引脚驱动器、引脚驱动器到芯片的短距离以及波形的准确性来保证
  • 算法:所有算法都经过制造商批准或认证(如果需要)-BPM Microsystems在为新芯片提供认证算法方面有着卓越的记录
  • 算法更新:全年提供软件更新
